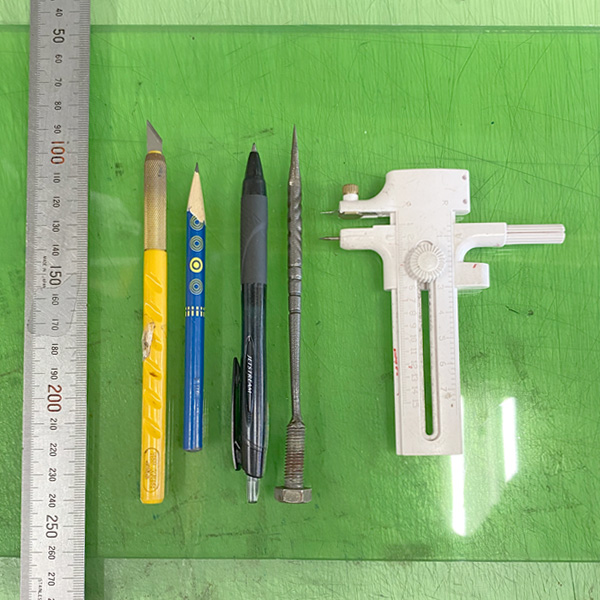

用意する工具

用意する工具は以下の通りとなります。

  • 型紙
  • 鉛筆
  • 定規
  • カッター
  • カッターコンパス

用意する工具
※型紙の紙質について
ハガキぐらいの厚さ(0.2mm)が好ましいです。
コピー用紙は薄すぎるので使用しないでください。

図面作成の手順

図面作成の手順を写真付きで解説します。

其の壱角丸の基礎となる円を作成します

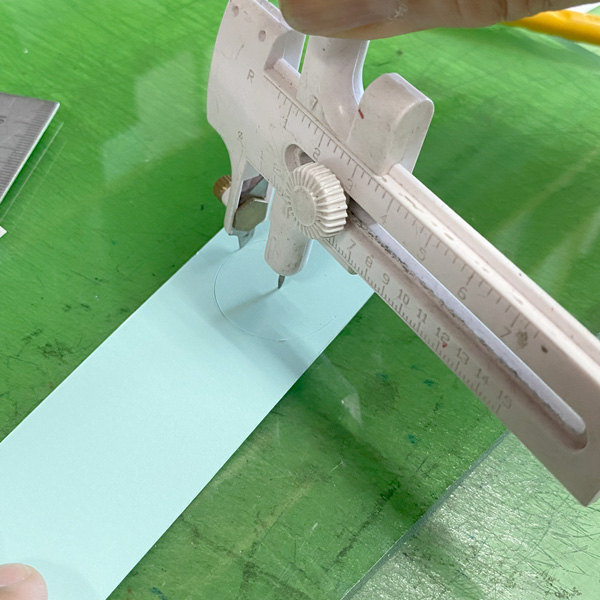

カッターコンパスを使い、希望Rの円を製作します。
ここではR15の円を製作しています。
※R15は、半径15mm/直径30mmになります
円を作成します

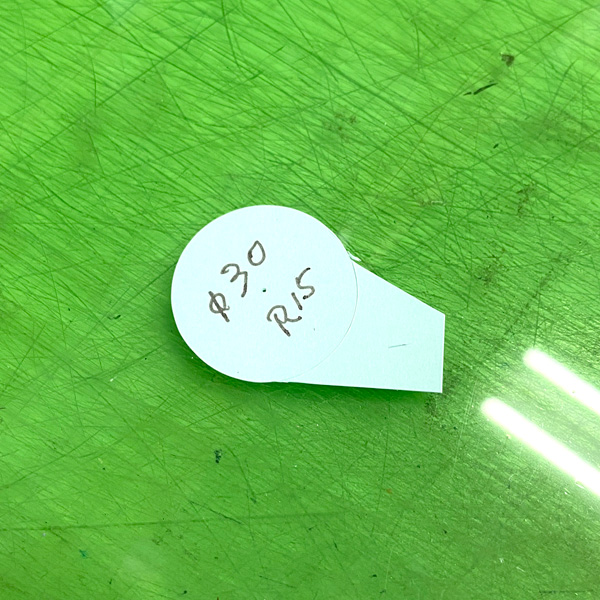

ポイント持ち手を残しておくと、作業しやすくなります。
持ち手を残す

其の弐角に置いて縁取り

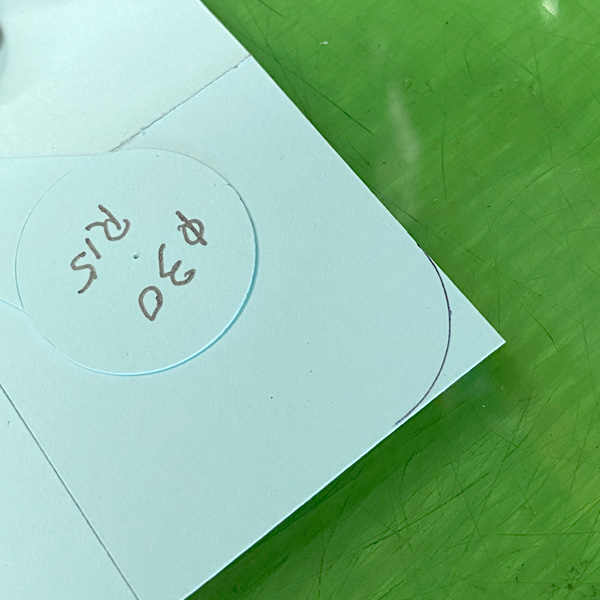

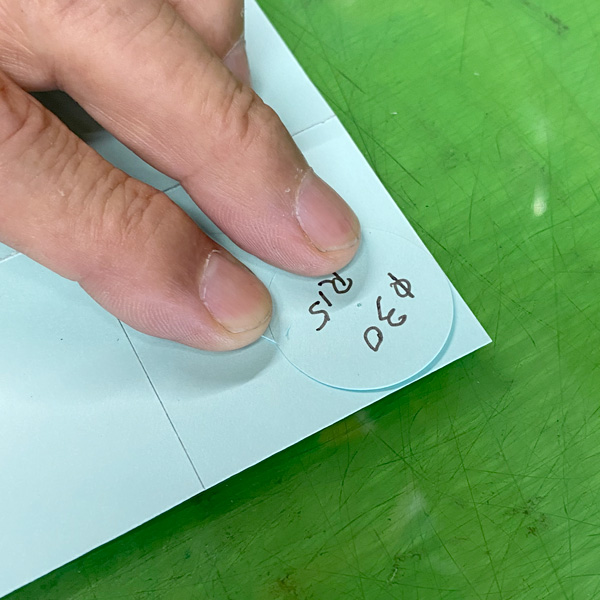

製作した円を角丸にしたい角に置き、鉛筆やボールペンで縁取りします。
角に置いて縁取り
角に置いて縁取り
角に置いて縁取り

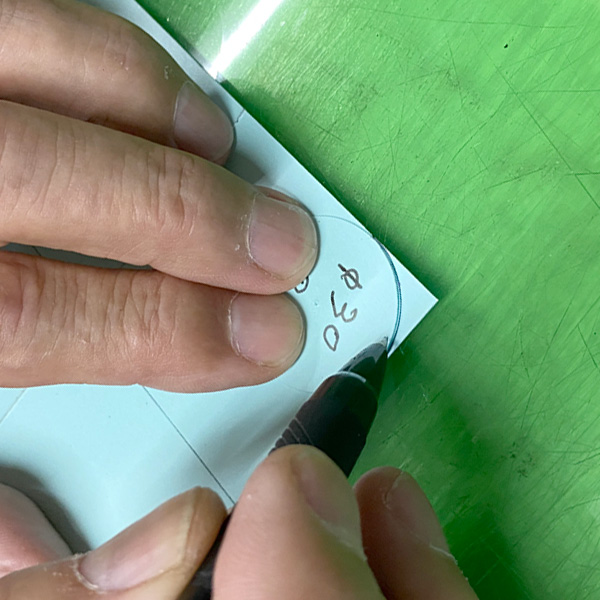

其の参カッターで裁断する

カッターナイフで裁断します。
カッターで裁断する
ポイント角を押さえながら裁断するとずれにくくなり安定します。
カッターで裁断する

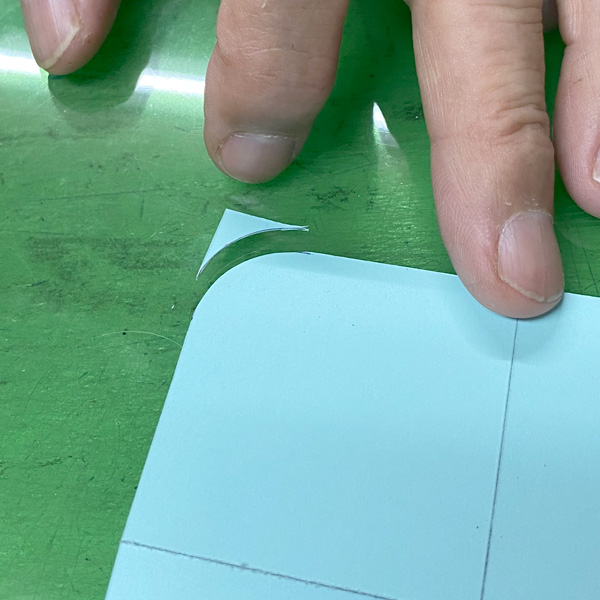

其の四完成

裁断が完了すれば正確な角丸の完成です。
完成

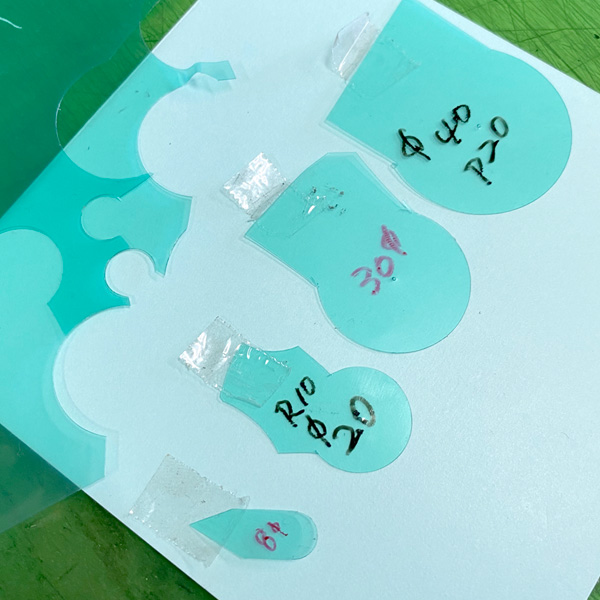

推奨クリアファイルを使用する

基礎となる円は、型紙よりもクリアファイル等のプラスチック素材での製作がおすすめです。
また、あらかじめ色々なRを用意して対応できるようにしておくと作業効率が向上します。
クリアファイルを使用する
